电流互感器式三相交流表，算是电能表中接线比较复杂的，对于没有相关使用经验的你来说，会不会一脸懵。

  本文以瑞银电子MID认证的三相四线CT电能表D3034，介绍这类经典款的CT电能表的接线方式和接口说明。

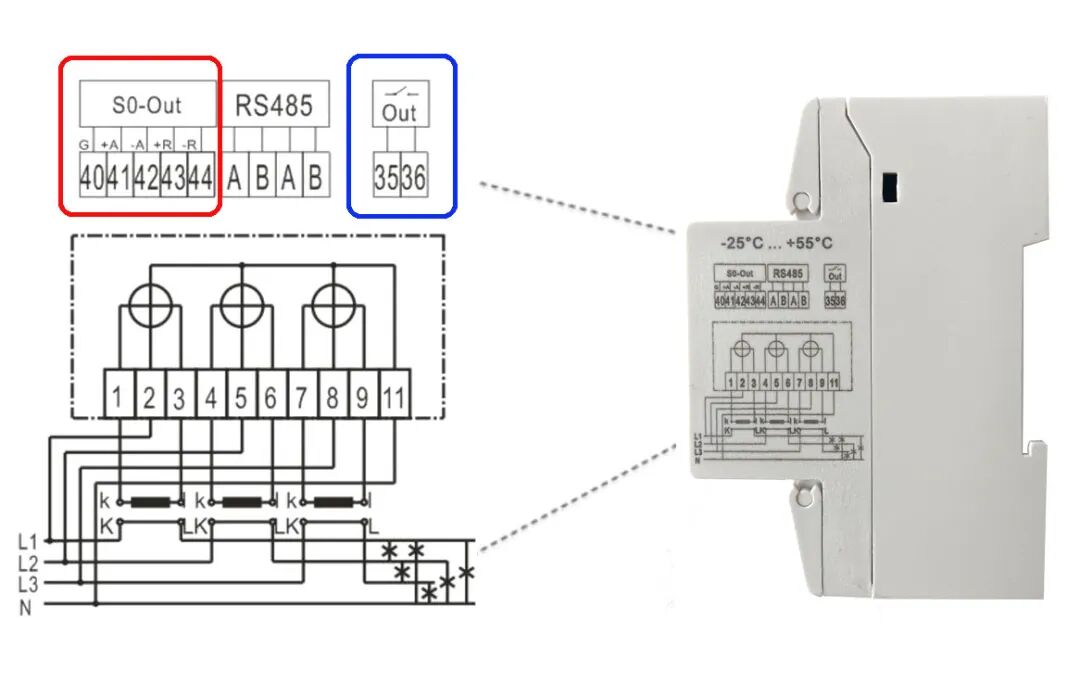

  如上图，D3034这款交流电能表有表上、表下两排接口，其中下方序号1-11号接口为三相四线交流电接入口，以及电流互感器接口，这部分接口的接线方式，请参考以下接线图，本文不赘述。

  需要特别介绍的是D3034上方的接口。除了2路RS485接口无需特别说明，另外几个接口或许会让你疑惑。

  以下针对“红”、“蓝”区块的接口做详细介绍。

⚡ 一、S0脉冲输出接口（S0-Out G、+A、-A、+R、-R）

• S0接口 是一种标准化的脉冲输出接口，通过物理脉冲信号实时反映电能表的计量数据（如有功/无功电能）。

• 用途：连接外部设备（如数据采集器、能源管理系统），实现电能数据的远程传输或本地分项计量。

• R路脉冲输出（+R/-R）：对应无功电能或特定分项计量（如峰谷平电量），对于有些电表来说，它还支持可编程输出（需配置）。

• A路脉冲输出（+A/-A）：对应有功电能，脉冲频率与电能消耗成正比（例如 1000 脉冲/kWh）。

• G：公共参考端。

⚙️ 二、继电器输出接口

Out标识的 35 、36接口为继电器输出，是电能表内置的可编程开关，用于执行远程控制或报警动作。

• 触发条件：可通过预设阈值（如超功率、欠压、谐波超标）自动触发，或由上位机远程手动控制。

▼在电能表中的S0接口和Out接口功能对比和注意事项：
