先说答案：高压系统（10kV及以上）的电流互感器二次侧必须单点接地，而低压系统（400V及以下）用于计量的电流互感器二次侧通常不需要接地。

一、接地要求差异的技术原理

高压系统接地的必要性

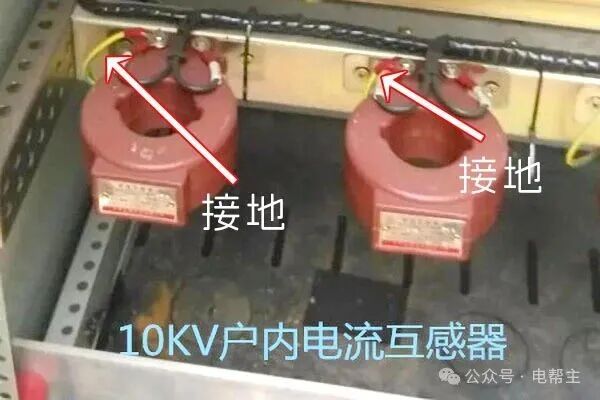

•防高压窜入：当一次侧与二次侧绝缘击穿时，10kV以上高压可能直接窜入二次回路。单点接地可将危险电压导入大地，避免二次设备烧毁或人员触电。


•避免多点接地风险：若二次回路存在两点接地，地网电位差会形成环流，导致保护装置误动或拒动。

低压计量系统不接地的原因

•绝缘匹配性：低压计量装置（导线、电能表、互感器）的绝缘等级均按400V系统设计，一次侧220V/380V电压无法击穿二次侧绝缘，无需通过接地防高压。

电能表接电流互感器接线图

•计量精度保护：接地会为二次电流提供额外分流路径，导致流经电能表的电流小于实际值，产生系统性负误差。多点接地更会因电位差形成环流，烧毁互感器或电表端子，直接破坏计量准确性。

•绝缘水平保护：接地会降低整套装置一次回路对地绝缘水平，增加雷击等过电压下设备损坏风险

二、必须遵守的通用安全规范

二次侧严禁开路（所有系统均适用）

•电流互感器二次开路时，铁芯磁通急剧饱和，感应电压可达数千伏，可能击穿绝缘、引发电弧甚至火灾。

电流互感器开路的风险

•操作要求：断开二次回路前必须先用短接线可靠短接S1-S2端子。

接线与安装关键点

•极性必须正确：P1（电源侧）与S1、P2（负载侧）与S2需严格对应，否则导致电能表倒转或计量失准。

•单点接地原则：若需接地（高压系统），整个二次回路仅允许一个接地点，避免地网电位差引入干扰电流。

•导线规格：二次回路应使用≥2.5mm²单股铜线，长度不宜超过20米，以减少阻抗误差

三、典型错误与后果

重要提示

低压计量CT误接地

•电流分流导致电量漏计，长期造成电费损失。

•多点接地形成环流，可能烧毁电表电流线圈。

高压CT未接地

•绝缘击穿时二次侧电压骤升，危及运维人员安全。

•保护装置因信号异常拒动或误动，扩大故障范围。

综上，低压计量场景下电流互感器二次侧不接地是行业规范，而高压系统必须单点接地。实际应用中需严格区分系统用途（计量/保护）和电压等级，避免因接地逻辑混淆导致安全或计量事故。
