本文旨在提供一份关于瑞银电能表，如何进行电能表通讯地址修改的详细指南。

温

馨

提

示

非必要，请勿修改电能表通讯地址！

注意：以常见的DJZ1226直流智能电能表举例，电能表正面雕刻的序列号（条形码方）的12位数字，就是电能表通讯地址，清晰明了，查阅起来非常方便，如变更通讯地址后，却又忘记了电表通讯地址，那时就麻烦多了。

一

软件安装说明

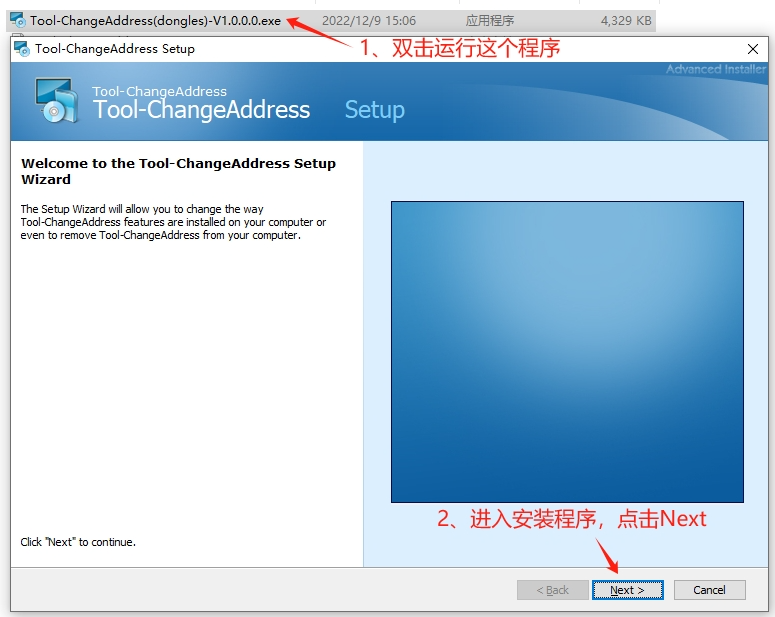

1.1 运行软件

双击打开Tool-ChangeAddress(dongles)-V1.0.0.0.exe，进入安装界面。

1.2 填入串码

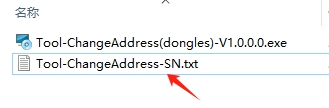

将文件夹内的Tool-ChangeAddress-SN.txt文件打开，把里面的串码复制到Serial Number 格内。

1.3 选择完整安装

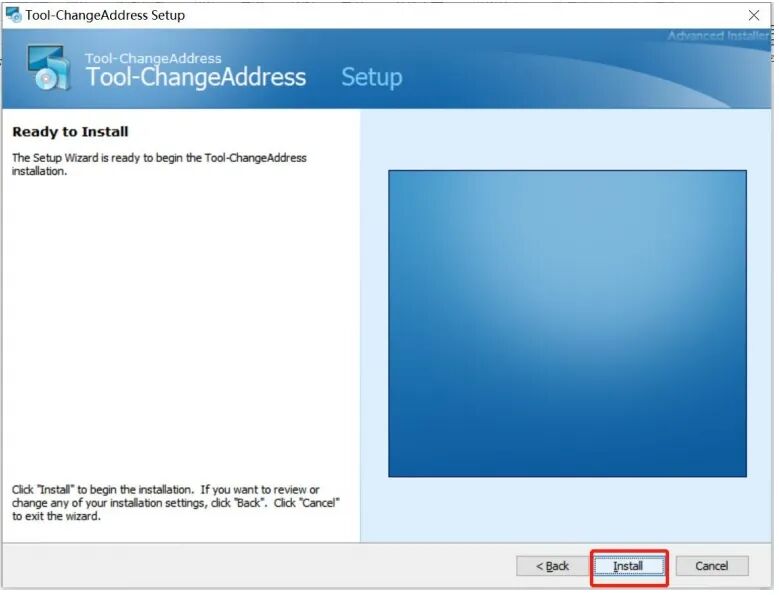

1.4 点击install

这是软件安装的最后一步，完成后，即可运行软件，进行软件注册。

二

注册软件

2.1 双击运行程序

安装完成后，软件的快捷方式和图标如上：Tool-ChangeAddress.exe

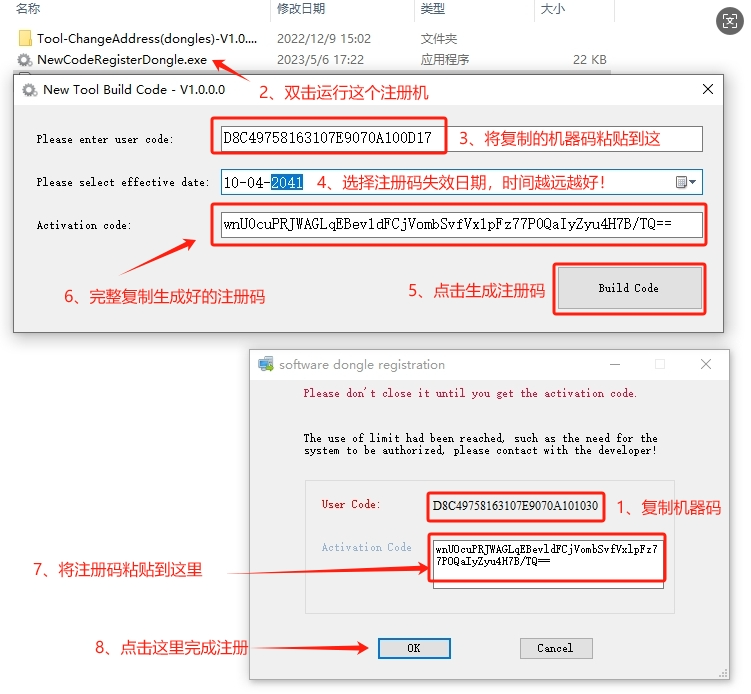

2.2 注册软件

具体步骤如上图指示：❶需要将User Code（即软件机器码），复制到注册机（New CodeRegister Dongle.exe），选好注册码的有效期，并生成注册码。❷注册码复制到软件的Activation Code中，完成注册。

三

修改电表通讯地址

准备好电能表，将电能表RS485通过串口转换器，接到电脑USB口上，并给电能表上电。

3.1 配置串口

如图，选好对应的串口，波特率选择您电能表的实际波特率，默认是偶校验（E），数据位8，停止位1。

3.2 密码配置

如图：操作者代码 0000000，密级 04，密码 444444，并点击保存。

3.3 开始修改

输入修改前的通讯地址（电表铭牌上12 位通讯地址）

输入修改后的通讯地址（要改成的通讯地址，务必填满12 位，不足部分前面补0）

点击修改通讯地址，跳出成功提示框，修改通讯地址完成。

如有不明之处，请咨询相对应的订单负责人（以及获取软件）。
